Zgradarstvo
Učinkovito projektiranje i upravljanje zgradama
Građevinski sektor suočava se s velikim izazovima, a svega je sve više: potrebno je graditi više novih zgrada te renovirati veći broj postojećih objekata. Istovremeno, tijekom tih procesa potrebno je poštovati sve veći broj zakona i drugih propisa. Tome treba dodati i nedostatak kvalificirane radne snage. Naša ponuda softverskih rješenja pomaže industriji da odgovori na sve te izazove. EPLAN se može koristiti za učinkovito i integrirano projektiranje sustava za proizvodnju, distribuciju i pohranu električne energije u zgradama, kao i za automatizaciju zgrada. Cilj je omogućiti što ekonomičnije upravljanje i rad zgrada.

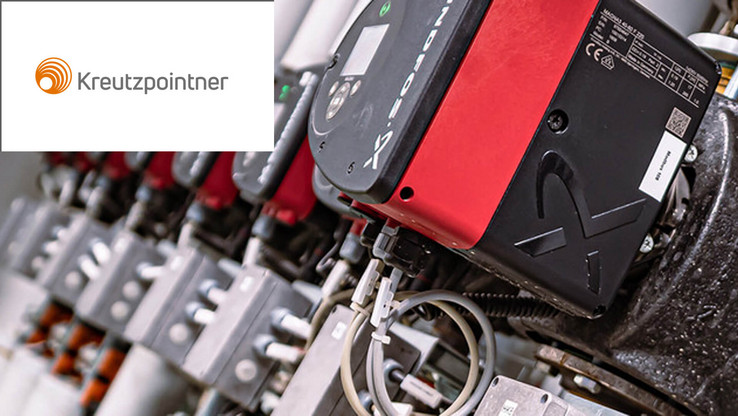

EPLAN u građevinskom sektoru
Pročitajte kako se vodeće tvrtke u građevinskoj industriji oslanjaju na naša rješenja i kako povećavaju svoju učinkovitost u projektiranju tehničkih sustava zgrada.
Učinkovito projektiranje tehničkih sustava zgrada uz EPLAN
Rješenja i usluge povezani s našim softverom za elektrotehničko projektiranje temelje se na konceptu digitalnog prototipa. Svi sustavi u području tehničkih instalacija zgrada mogu se prikazati i u digitalnom obliku. Na taj način cjelokupno planiranje postaje manje podložno pogreškama jer podatkovna platforma omogućuje vidljivost i upravljanje informacijama iz različitih struka. Primjerice, zahtjevi za automatizaciju zgrada uključuju se već u ranoj fazi planiranja, čime se izbjegavaju dodatni troškovi naknadnih izmjena i prilagodbi.
Za postizanje takvih rezultata EPLAN nudi standardizirane sadržaje, uključujući makroe, predloške i osnovne projekte, koji osiguravaju dosljednu i ujednačenu dokumentaciju.
Digitalizirano planiranje tehničkih sustava zgrada, koje omogućuje naš softver, povezuje sve uključene sudionike. U proces su umrežene sve struke, od planiranja do upravljanja objektima, uključujući i dobavljače. EPLAN Professional Services dodatno pruža podršku, između ostalog kroz izradu smjernica koje, uz primjenu “cloud” tehnologija, unapređuju procese provjere i odobravanja između projektnih sudionika.
Automatizacija je ključ učinkovite zgrade
Naša rješenja za tehničke sustave zgrada usmjerena su na optimalno projektiranje, izgradnju i upravljanje sustavima za proizvodnju, distribuciju i pohranu električne energije. U sklopu toga ostvaruje se i automatizacija zgrada, odnosno međusobno povezivanje i upravljanje svim sustavima, uključujući energetski menadžment. Automatizacija zgrada ključni je preduvjet za ispunjavanje zahtjeva učinkovitosti i održivosti. Ona podrazumijeva primjenu aktuatora, senzora, kabela, upravljačkih sustava i upravljačkih ormara, jednako kao i u industrijskoj automatizaciji, području u kojem je EPLAN izgradio svoju prepoznatljivost i stručnost.
U procesu projektiranja najprije se izrađuje pregled sustava s pojedinačnim komponentama i električnim opterećenjima. Nakon toga definiraju se potrebne funkcije te odgovarajući senzori i aktuatori u dijagramima automatizacije. Podaci prikupljeni u ovoj fazi predstavljaju temelj za elektrotehničko projektiranje, čime se automatizacija zgrade uključuje u projekt od samog početka.
Naša rješenja odgovaraju uobičajenim zahtjevima investitora prema projektantima i integratorima sustava. Temelje se na priznatim standardima i smjernicama kao što su DIN EN ISO 16484-3, VDI 3814 Udruženja njemačkih inženjera (VDI) te AMEV BACtwin za automatizaciju zgrada.
Digitalizacija projektiranja zgrada – EPLAN to omogućuje
Naš pristup rješavanju izazova s kojima se suočava građevinska industrija temelji se na većoj digitalizaciji, ali ne kao samoj sebi svrsi niti kao dodatnoj prepreci. Umjesto toga, naš softver predstavlja napredno rješenje za poboljšanje suradnje između projektanata zgrada, integratora tehničkih sustava i operatera zgrada. U središtu svega nalazi se integrirana i dosljedna podatkovna platforma. Zahvaljujući standardiziranim formatima za razmjenu podataka, platforma se može jednostavno integrirati u postojeću IT infrastrukturu. Time se svim sudionicima u području tehničkih sustava zgrada omogućuje zajedničko razumijevanje podataka i procesa.
Konačni cilj uvijek je u fokusu od samog početka rada s našim rješenjima. Drugim riječima, slijedimo načelo „projektirati za upravljanje“. Primjerice, osiguravamo predloške specifikacija pomoću kojih voditelji objekata i lokacija već u ranoj fazi mogu definirati koje će im informacije biti potrebne tijekom kasnijeg upravljanja zgradom te u kojoj razini detalja. To ostvarujemo korištenjem tehničkih, grafičkih i komercijalnih podataka o uređajima. Takvi podaci, zajedno s inteligentnim konfiguratorima, ubrzavaju i povećavaju pouzdanost koordinacijskih procesa. U to se možete pouzdati jer rad s dosljednim i integriranim podacima za nas nije novost – to je temelj našeg poslovanja od samog početka.
BIM u graditeljstvu – uz podršku EPLAN-a
Za planiranje prema metodologiji Building Information Modelling (BIM) nužno je imati dostupne dosljedne i standardizirane alfanumeričke i grafičke podatke za dokumentaciju. EPLAN omogućuje korištenje podataka iz elektrotehničkog projektiranja upravo u tu svrhu. Informacije i podaci, uključujući podatke o lokaciji, zgradama i prostorijama, prenose se iz 3D BIM modela na EPLAN platformu. Osim toga, mogu se uvoziti podaci o komponentama poput senzora i aktuatora kako bi se podržala izrada električnih shema. Kroz svoje sudjelovanje u području elektrotehnike organizacije buildingSMART International, EPLAN aktivno doprinosi daljnjoj integraciji svojih rješenja u primjenu BIM metodologije.
EPLAN digitalno prikazuje cijeli lanac vrijednosti tehničkih sustava zgrada
EPLAN osigurava odgovarajuće alate za dosljedno planiranje i projektiranje tehničkih sustava zgrada kroz sve faze projekta te omogućuje pristup svim relevantnim podacima tijekom rada i upravljanja objektom. Na taj se način izbjegavaju redundancije i prekidi u protoku informacija, čime se smanjuje količina dodatnog posla i broj mogućih izvora pogrešaka. Integracija sustava znatno je jednostavnija zahvaljujući standardiziranom, dosljednom i integriranom korištenju podataka. Istovremeno se ubrzava komunikacija među svim sudionicima projekta: zahvaljujući digitalnom povezivanju, svi rade na istoj podatkovnoj osnovi i mogu učinkovito razmjenjivati informacije. Takav pristup također smanjuje složenost pojedinačnih zadataka i podprocesa. Osim toga, upravljanje objektom i održavanje odvijaju se učinkovitije zahvaljujući brzom pristupu uvijek ažurnim podacima.
Dosljednost podataka donosi prednosti u svakoj pojedinoj fazi procesa. Kliknite na grafiku kako biste saznali konkretne prednosti za svaki pojedini korak.
Projektiranje se temelji na unaprijed definiranim pravilima.
- Specifikacije i konceptualno planiranje temeljeno na pravilima stvaraju osnovu za sve daljnje korake u projektu
- Projekti se pokreću na temelju standardiziranih predložaka podataka
- Već u ovoj fazi započinje sustavno prikupljanje podataka
U ovoj fazi moguće je započeti s uključivanjem zahtjeva za automatizaciju zgrade u proces planiranja.
- U planiranje se mogu uključiti realistični dijagrami sustava i topologije sustava
- Time se stvara temelj za projektiranje i implementaciju automatizacije zgrade
- Omogućena je izrada realističnih procjena troškova
Sve to zahvaljujući EPLAN Preplanning-u.
Ovo ne unapređuje samo suradnju i funkcionalnost unutar sustava automatizacije zgrada, već omogućuje i precizno projektiranje pojedinačnih sustava za proizvodnju, distribuciju i pohranu energije. To omogućuje EPLAN Electric P8.
Pomoću njega izrađuju se:
- P&I dijagrami i popisi funkcija
- Električne sheme
- Popisi kabela (na temelju podataka iz faze planiranja)
- 2D prikazi upravljačkih ormara
- Količine i liste materijala (BOM)
Dodatnu vrijednost elektrotehničkom projektiranju donosi EPLAN Data Portal, koji omogućuje izravan uvoz podataka proizvođača komponenti u projekt.
EPLAN Pro Panel osigurava sve potrebne podatke za opremanje upravljačkih ormara. Primjeri takvih podataka uključuju:
- Jednopolne električne sheme
- Podatke za projektiranje upravljačkih ormara
- 3D model i strukturu upravljačkih ormara
- Podatke za proizvodnju i ožičenje
- Dokumentaciju za prihvat, reviziju i puštanje u rad
- Dosljedne projektne podatke tijekom puštanja u rad na jedinstvenoj platformi, pri čemu se promjene unose izravno na lokaciji
Upravljanje zgradama mora biti učinkovito i održivo.
- Radovi održavanja i servisni zahvati pojednostavljeni su i ubrzani zahvaljujući EPLAN Cloud rješenjima
- Ažurne informacije dostupne su izravno i u svakom trenutku
- Sudionici projekta razmjenjuju informacije koristeći dostupne digitalne alate
- Preinake, rekonstrukcije i proširenja sustava mogu se provoditi jednostavnije i učinkovitije
Veliki izazovi – specifične potrebe
Imate li pitanja o određenim proizvodima ili želite saznati više o prikladnosti naših rješenja za vaše potrebe? Kontaktirajte nas – rado ćemo vam pomoći!
Rolf Schulte – EPLAN Vertical Market Manager odgovoran je za naše klijente u zgradarstvu.
Dodana vrijednost EPLAN-a u zgradarstvu
U nekim projektima komunikacija jednostavno ne teče glatko jer nije jasno kome su koje informacije potrebne i u kojem trenutku. Primjerice, može se dogoditi da osobe odgovorne za tehničke sustave zgrade prekasno uključe projektante elektroinstalacija u proces, što dovodi do izmjena, dodatnih prilagodbi i povećanja troškova. Nasuprot tome, korištenjem EPLAN-a međusobne ovisnosti postaju vidljive već u ranim fazama projekta, čime se omogućuju pravodobna komunikacija i kontinuirana razmjena informacija tijekom cijelog procesa.
EPLAN filozofija temelji se na dosljednom korištenju podataka. Kako bi se to postiglo, oslanjamo se na standardizirana sučelja, čime se sprječavaju prekidi u prijenosu informacija između različitih sustava i izbjegava redundantnost podataka. Time se ujedno pojednostavljuju i procesi odobravanja, jer svi sudionici projekta, uključujući projektante, OEM proizvođače, sistem integratore i proizvođače upravljačkih ormara, mogu pohraniti postupke ispitivanja i odobrenja unutar jednog te istog projekta koristeći EPLAN "cloud" tehnologije. Komentari, izmjene i revizije centralno se pohranjuju te su transparentno dostupni svim sudionicima projekta
Kao sistem integrator, imate pregled nad cjelokupnim projektom. Ključno je pitanje kako informacije nastale tijekom planiranja zgrade učinkovito iskoristiti za programiranje sustava upravljanja zgradom (Building Management System - BMS). Uz EPLAN Platformu, svi potrebni podaci dostupni su vam na dohvat ruke. Oslanjamo se na tehnološka partnerstva i osiguravamo odgovarajuća sučelja za nesmetanu razmjenu podataka.
BIM metodologija potiče suradnju između alata koji se koriste na projektu i svih sudionika uključenih u njegovu realizaciju. Fokus je pritom na razmjeni grafičkih podataka i povezanih alfanumeričkih informacija o pojedinim dijelovima i komponentama.
EPLAN se koristi za sinkronizaciju podataka iz BIM modela i funkcionalnih opisa sustava i komponenti. Za planirane komponente unutar modela izrađuju se funkcionalni opisi, primjerice u obliku dijagrama i shema. Podaci o komponentama, koji potječu iz BIM modela, dodatno se proširuju elektrotehničkim i automatizacijskim podacima. Tako obogaćeni skupovi podataka zatim se vraćaju u BIM model.
Različiti formati podataka u inženjeringu, planovi ispisani na papiru, neujednačene oznake i različite projektne strukture samo su neki od brojnih izazova koji smanjuju učinkovitost servisiranja i održavanja zgrada. Tome treba dodati i činjenicu da dokumentacija za brojne sustave ponekad nije lako dostupna. Nasuprot tome, korištenje cloud usluga omogućuje stalan pristup ažurnim podacima, što značajno povećava učinkovitost servisa i održavanja. Upotrebom EPLAN-a kao jedinstvene platforme kroz sve faze projekta i životnog ciklusa objekta, potrebni se podaci mogu strukturirano pohranjivati, čitati i razmjenjivati.
EPLAN pomaže smanjiti složenost pojedinačnih zadataka. Softver pruža podršku pri izvršavanju zadataka, što omogućuje da ih obavljaju i zaposlenici koji ne posjeduju duboko specijalističko znanje. Zahvaljujući standardima i predlošcima, rad se odvija brže i učinkovitije. Standardizacija predstavlja temelj poluautomatiziranog i automatiziranog inženjeringa. EPLAN Platform-a zajedno s uslugama EPLAN Consulting-a pomaže tvrtkama uspostaviti takve procese i uspješno provesti standardizaciju, digitalizaciju te postupnu automatizaciju inženjerskih aktivnosti.
EPLAN rješenja za zgradarstvo
EPLAN Platforma predstavlja temelj za dosljedno i centralizirano upravljanje podacima tijekom cijelog životnog ciklusa zgrade. Njezina rješenja pružaju podršku tvrtkama u području tehničkih sustava zgrada, omogućujući učinkovitije planiranje, projektiranje, izvedbu i održavanje.
EPLAN Data Portal
EPLAN Data Portal ključan je element za daljnju optimizaciju vaših radnih procesa. Tvrtke iz područja tehničkih sustava zgrada u njemu mogu pronaći opsežne skupove podataka temeljene na EPLAN Data Standardu. Upravo ta visoka kvaliteta podataka donosi značajnu dodatnu vrijednost, jer se podaci proizvođača komponenti mogu izravno preuzeti i koristiti u elektrotehničkom projektiranju.
EPLAN Preplanning
Prije nego što se izradi prva električna shema, potrebno je definirati strukturu sustava automatizacije zgrade. Uz EPLAN Preplanning moguće je planirati i pozicionirati sustave ventilacije i grijanja već u ranoj fazi projekta. U toj fazi bilježe se svi projektno-specifični zahtjevi koji će kasnije biti potrebni za izradu idejnog rješenja, detaljno inženjersko projektiranje i samu realizaciju projekta.
EPLAN Electric P8
EPLAN Electric P8 koristi se za izradu elektrotehničke projektne dokumentacije. Rješenje omogućuje projektiranje sustava distribucije električne energije u zgradama te podržava dosljedno upravljanje podacima tijekom cijelog procesa projektiranja. Dosljedan inženjering uz EPLAN Electric P8 povećava učinkovitost rada i kvalitetu završne dokumentacije. To je od posebne važnosti s obzirom na sve veće zahtjeve s kojima se građevinski sektor danas suočava, uključujući potrebu za većom energetskom učinkovitošću, digitalizacijom procesa, integracijom različitih sustava i kraćim rokovima realizacije projekata.
EPLAN Pro Panel
Upravljački ormari mogu se projektirati pomoću EPLAN Pro Panela. Ovo rješenje omogućuje izradu digitalnog prototipa upravljačkih ormara u obliku 3D modela, koji se zatim mogu koristiti za daljnje planiranje i razvoj građevinskog projekta. EPLAN Pro Panel omogućuje besprijekornu integraciju optimiziranih procesa, bez obzira projektirate li HVAC sustave (grijanje, ventilaciju i klimatizaciju) ili cjelokupnu tehničku infrastrukturu zgrade.
Pregled sektora tehničkih sustava zgrada
Proces projektiranja u automatizaciji zgrada obično započinje izradom osnovnog koncepta sustava automatizacije. Nakon toga u MCR (Measurement, Control and Regulation) shemi definiraju se potrebni uređaji te oprema za mjerenje, upravljanje i regulaciju.
Podaci prikupljeni u ovoj fazi koriste se tijekom daljnjeg razvoja projekta za proračune, dimenzioniranje sustava te kao osnova za izradu elektrotehničke projektne dokumentacije. Digitalna dosljednost podataka pritom je ključni preduvjet za integrirane procese. EPLAN pruža čvrste temelje za takav pristup.
