Trend povećanja elektrifikacije povećava udio električnih komponenti, kabela i žica u mnogim proizvodima – od građevinskih vozila i robota do naših kućnih osobnih računala. Korištenje profesionalnih alata i inteligentnih programa postaje sve važnije za održavanje pregleda važnih čimbenika tijekom dizajna proizvoda, uključujući potreban prostor, ukupnu težinu i rezultirajuće troškove. Dodatna složenost je dodana razvoju proizvoda zbog čestih zahtjeva klijenata za promjenama. Ovom složenosti možete upravljati – korištenjem sofisticiranih sustava koji povezuju strojarstvo i elektrotehniku i koji potom iznose podatke relevantne za proizvodnju. To Vam omogućava da povećate kvalitetu svojih proizvoda uz istovremeno smanjenje troškova.

Najbolji primjeri iz prakse

Razvoj žičanih snopova: uspoređivanje tradicionalnog i 3D dizajna

Izrada i dokumentiranje žičanih snopova može se promatrati kao kritična točka na sučelju između dizajna i proizvodnje. Rad s digitalnim blizancem u razvoju žičanih snopova vrijedan je truda - i za Vašu tvrtku. To se, na primjer, pokazuje izravnom usporedbom s tradicionalnim pristupom.

Kritično područje

Vrijeme čekanja u tradicionalnom tijeku rada

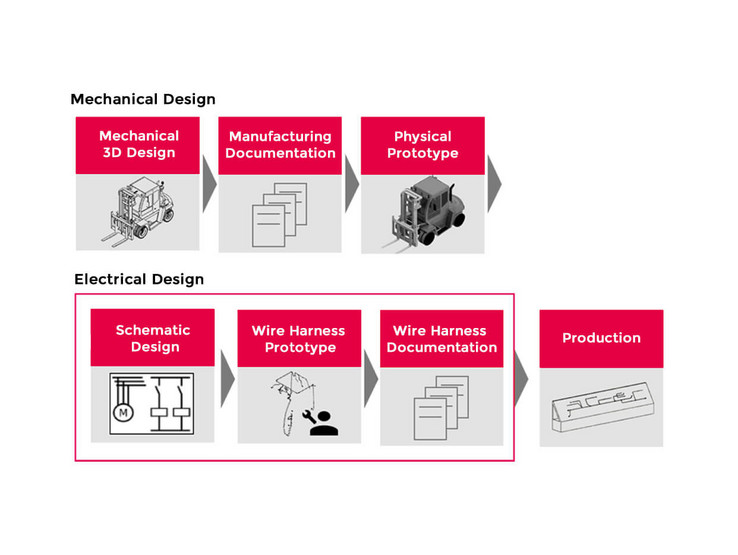

U tradicionalnim tijekovima rada za razvoj žičanih snopova, rad se završava uzastopno. Podaci relevantni za proizvodnju ne utvrđuju se sve dok se ne proizvede fizički prototip. Iteracijske petlje i preinake dizajna su stoga uobičajene, s čestim pogreškama, vremenskim kašnjenjima i dodatnim troškovima zbog povećanog gubitka.

Efficient Alternative

Razvoj 3D žičanih snopova s digitalnim prototipom

Korištenje 3D CAD programa znači mnogo učinkovitiji proces razvoja žičanih snopova i kabela. Prvo se stvara digitalni blizanac umjesto fizičkog prototipa. Svi relevantni podaci i proizvodni nacrti mogu se automatski izvesti iz digitalnog blizanca. Ovaj digitalni model pokazuje svoje prednosti čak i uz česte promjene, jer se promjene mogu brzo implementirati bez skoro ikakvih troškova.

Rješenja

EPLAN Harness proD za dizajn žičanih snopova u 3D okruženju

EPLAN Harness proD je suvremen program za učinkovito projektiranje i dokumentiranje žica i žičanih snopova. Automatizirani koraci od čitanja EPLAN projekta do trasiranja žica i izrade dokumentacije su jake strane sustava. EPLAN Harness proD nudi potencijal za besprijekornu integraciju u PDM krajolike zahvaljujući svojoj otvorenosti za uvoz mehanički relevantnih informacija iz različitih MCAD sustava i informacija o vezama iz ECAD-a. Dizajn žičanih snopova ne ovisi o dostupnosti mehaničkog prototipa.
